products

Водная акриловая смола водоустойчивая и Бреатабле, сопротивление алкоголя, растворяющее сопротивление

Основная информация
Место происхождения: Китай
Фирменное наименование: WeiLi Resin®
Сертификация: ISO9001
Номер модели: ВЛ-5200
Количество мин заказа: 5000КГ
Цена: Negotiable
Время доставки: 14 дня работы
Условия оплаты: L / C, T / T
Поставка способности: 500T/month
Подробная информация
Возникновение: Белая эмульсия Главный ингредиент: Акриловый сополимер
Выкостность на 25°К: < 50="" cps=""> Слаболетучие дела: 38 ± 1.0% (электрическая печь; 120°К/2хр)
Значение ПЭ-АШ на 25°К: 8,8 ± 0,5 МФФТ: 8~12°К
Высокий свет:

доработанная эпоксидная смола

,

эмульсия эпоксидной смолы


Характер продукции





Водная акриловая смола водоустойчивая, бреатабле





ВЛ-5200 само-кросслинкед водная акриловая смола с низким МФФТ и хорошим свойством анти--прилипания, сопротивлением алкоголя, сопротивлением жары, высокой твердостью, сильно водоустойчивой, и бреатабле которая соответствующая для древесины, архитектуры, и покрытий металла.

  1. ВВЕДЕНИЕ:
  1. ВЛ-5200 свободно тяжелых металов, фталатов, формальдегида, и АПЭОс. Это зеленый продукт и исполняет с всемирными регулировками о здоровье и окружающей среде.
  2. ВЛ-5200 акриловая эмульсия для того чтобы сформулировать ясность одн-компонента и пигментированные праймеры и топкоац.
  3. Покрытия основанные на ВЛ-5200 обеспечивают низкую минимальную температуру (MFFT) образования фильма и хорошее свойство анти--прилипания. Между тем, оно также обеспечивает превосходное сопротивление жары.
  4. Принимающ преимущество промоутеров прилипания добавленных во время участка полимерности, ВЛ-5200 предусматривает хорошие прилипания на стекле,

древесины, керамика, поверхности Р/К, и металлы. Оно может обеспечить фильм с твердостью хорош когда покрытие высушено под комнатной температурой.

  1. Образования подготовленные ВЛ-5200 имеют хорошие свойства выравнивать и низкого уровня пенясь, который позволяет им быть приложенным путем распыляя или чистя щеткой процесс на различные субстраты.
  2. ВЛ-5200 может легко быть сгущено регулярными загустками, как ХЭУР, ХАСЭ, и целлюлозные загустки. Целесообразно начать с ловер левел загустки (возможно наполовину или 1/3 начального уровня согласно вашему опыту), позволило образованию стабилизировать всю ночь, и после этого регулирует окончательную выкостность.
  1. ГЛАВНЫЕ ОСОБЕННОСТИ & ПРЕИМУЩЕСТВА:
  1. Низкая минимальная температура (MFFT) образования фильма
  2. Предыдущее свойство анти--прилипания
  3. Превосходное сопротивление температуры
  4. Позвольте покрытиям высоко-лоска
  5. Высокая твердость фильма
  6. Хорошее сопротивление воды и алкоголя
  1. ТИПИЧНЫЕ ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
    1. Возникновение — белая эмульсия
    2. Главный ингредиент — акриловый сополимер
    3. Слаболетучий (%) — 38 ± 1.0% (электрическая печь; 120°К/2хр)
    4. значение пэ-аш на 25°К — 8,8 ± 0,5
    5. Выкостность на 25°К — < 50="" cps="">
    6. МФФТ — 8~12°К





Образование запаса для покрытий на керамике

Деталь Материал ВТ % Функция Поставщик
1. ВЛ-5200 86,28 Смола
2. ДПМ: ПнБ (1: 1), б 1,29 Объединяться помощь Дов
3. КоатОСил* а 1211 0,26 Помощь обрызгивания Моментиве
4. Ген ДФН а Борчи® 0,86 Выравнивать помощь ОМБ Борчерс
5. D.I. Намочите а 1,29
6. АМП-95 0,13 отрегулируйте пэ-аш до 8.5~9.0
7. Десмодур® СП 2802 0,86 Взаимн линкер Баер
8. БИК-024 0,26 Дефоамер БИК
9. Биндзил КК301 8,63 Анти--удобрять и улучшение сопротивления ссадины АКзоНобел
10. Р-288 0,13 Загустка Элементис
  Полный вес 100
  1. Объединяясь и моча помощь должна быть разбавлена с водой упомянутой в детале 5. в смесь. Смесь после этого медленно добавлена в вышеуказанную эмульсию полимера пока шевелящ.



Белое покрытие для керамики

  1. Подготовка рассеивания ТиО2
Деталь Материал ВТ % Функция Поставщик
1. ТиО2 55,0 Пигмент Ду Понт
2. D.I. Вода 42,0
3. АМП-95 0,5 отрегулируйте пэ-аш
4. КоатОСил* 1211 0,5 Помощь обрызгивания Моментиве
5. Ген ДФН Борчи® 1,0 Рассеивать помощь ОМБ Борчерс
6. ТМЭ 0,2 Поверхностное покрытие на ТиО2 Химикаты специальности ГЭО
7. БИК-024 0,05 Дефоамер БИК
8. Глицерол 1,45 Стабилизатор ТиО2
9. Р-255 0,3 Загустка Элементис
  Полный вес 101



  1. Подготовка белого покрытия
Деталь Материал ВТ % Функция Поставщик
1. Основание смолы подготовленное в «2" 750 Основание смолы
2. Рассеивание ТиО2 (а) 250 Рассеивание пигмента
  Полный вес 1000



Светящее покрытие для керамики

  1. Подготовка светящего рассеивания порошка
Деталь Материал ВТ % Функция Поставщик
1. Светящий порошок 58,0

Пигмент

(Сетка ≤ 3000 размера частицы)


2. D.I. Вода 40,0
3. АМП-95 0,5 отрегулируйте пэ-аш
4. КоатОСил* 1211 0,5 Помощь обрызгивания Моментиве
5. Ген ДФН Борчи® 0,5 Рассеивать помощь ОМБ Борчерс
6. АК-600 0,5 помощь Анти--проседания Король Индустрия
7. БИК-024 0,03 Дефоамер БИК
8. Р-255 ~0,03

Загустка

(в зависимости от требования к покрытия брызг)

Элементис
  Полный вес 100,06



  1. Подготовка светящего покрытия
Деталь Материал ВТ % Функция Поставщик
1. Основание смолы подготовленное в «2" 800 Основание смолы
2. Светящее рассеивание порошка (а) 200 Рассеивание пигмента
  Полный вес 1000









  1. Верхнее пальто для керамики
Деталь Материал ВТ % Функция Поставщик
1. Основание смолы подготовленное в «2" 95.5~97.6 Основание смолы
2. Краска 2~4 Поверхностная регулировка цвета
3. Пе-воск 253С 0.4~0.5 Улучшение значения руки ВВРК
  Полный вес 100





  1. Условия покрытия для керамики
  1. Выкостность: Чашка Форда #4, ± 34 4 секс
  2. Процедура:
    1. Используя покрытие брызг для приложения грунтовочного слоя цвета подготовленного в пункте «3" или «4". Толщина покрытия зависит от требования к пользователя о наполненности покрытия. По существу, толщина этого низкопробного коати должна быть достаточно высока покрыть цвет предпосылки.
    2. Позвольте грунтовочному слою высушить на 2 часа для следующего покрытия.
    3. Отполируйте грунтовочный слой немножко для того чтобы улучшить лоск покрытия.
    4. Если возникновение пальто первой базы не ровно/вполне достаточно, то приложите пальто второй базы.
    5. Высушите пальто второй базы на другие 2 часа под комнатной температурой и отполируйте 2-ой грунтовочный слой после сушить.
    6. Приложите верхнее пальто подготовленное образованием упомянутым в пункте «5".
    7. Выйдите 1-ое верхнее пальто для того чтобы высушить под комнатной температурой на 2 часа и после этого отполировать ее.
    8. Если возникновение покрытия не лоснисто достаточно, то приложите другое верхнее пальто путем повторение процедуры «6" и «7".
    9. Высушите окончательную покрывая часть в печи @ 40°К на 24 часа или под комнатной температурой на 48 часов перед быть упакованным. Окончательное время отверждения зависит от местных температуры и влажности.

Водный дружественный к эко праймер предохранения ржавчины

Деталь Материал ВТ % Функция Поставщик
1. ВЛ-5200 б 51,2 Смола
2. Алюминиевый триполыфосфате а 15,1 Противокоррозионный пигмент Дов
3. Карбид а силикона, б 8,5 Заполнитель
4. Углекислый кальций а 4,7 Заполнитель
5. ДИСПЭРБИК ®-181 а 2,7 Рассеивать помощь БИК
6. БИК-346 а 0,5 Помощь обрызгивания БИК
7. D.I. Намочите а 14,2
8. БКС б, к 1,9 Объединяться помощь
9. Нитрит натрия б 0.5~0.9 Противоокислительн
10. БИК-028 б 0,3 Дефоамер БИК
  Полный вес 100
  1. Деталь 2, 3, 4, 5, 6, и 7 гриндед и рассеиван совместно конической меля моделью до размера частицы < 60="">
  2. Объединяться помощь (деталь 8) медленно добавлен в смолу (деталь 1) пока шевелящ. После этого смесь постепенно добавлена в гриндед рассеивание подготовленное внутри (а). Деталь 9 и 10 после этого отдельно медленно добавлен в смесь подготовленный вышесказанную с нежным взволнованием завершить образование.



Условия и представление покрытия

  1. Инструменты для покрывать: тип оружие гравитационной подачи брызг, отверстие: 2,5 мм.
  2. Предосторежение перед покрывать: смешайте образование задолго до того проводя покрытия брызг.
  3. Процедура:
    1. Используя метиловый этиловый кетон (MEK) для того чтобы обсалить испытанную стальную пластину отделайте поверхность. Обсаленная поверхность после этого абрадирована используя абразивную бумагу 180 песчинок. Поверхность после этого очищена МЭК снова перед покрывать.
    2. Поверхность подготовленная процедурой в пункте 1 распылена используя оружие брызг упомянутое внутри (а) с образованием праймера. Влажная толщина покрытия 120 | μм 160.
    3. Покрытие после этого высушено в печи @ 50°К на 60 минут. Стальные пластины после этого извлекутся из печи и позволяют ей охладить под температурой окружающей среды на 30 минут.



  1. Представление покрытия
Деталь Тест Результат
1. Толщина фильма (сухая) μм 58
2. Тест решетки 5Б, отсутствие деламинации
3. Твердость карандаша

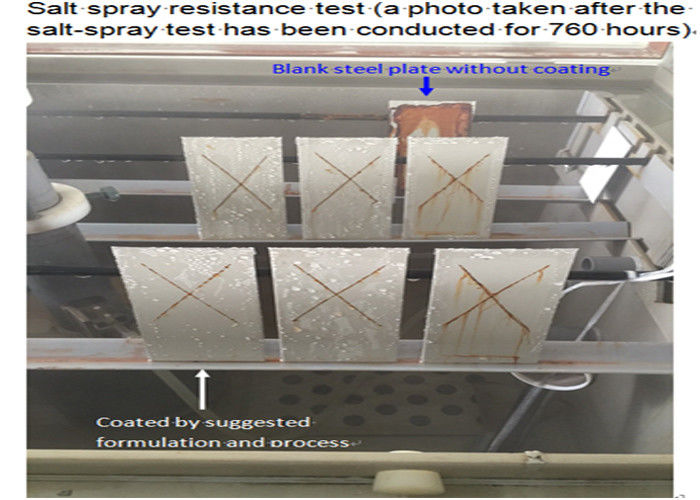

4. Тест сопротивления брызг соли (принятое фото после того как тест сол-брызг будет проведен на 760 часов)


Водная акриловая смола водоустойчивая и Бреатабле, сопротивление алкоголя, растворяющее сопротивление 0

Пустая стальная пластина без покрывать

Покрытый предложенными образованием и процессом



Водная акриловая смола водоустойчивая и Бреатабле, сопротивление алкоголя, растворяющее сопротивление 1





  • Примечание: Эти предложения и данные основаны на информации мы верим для того чтобы быть надежны. Они предложены добросовестно, но без гарантии, как условия и методы пользы наших продуктов за нашим контролем. Мы рекомендуем что предполагаемый потребитель определяет пригодность наших материалов и предложений перед принятием их в коммерчески масштабе.

Контактная информация
WQ Chemical
